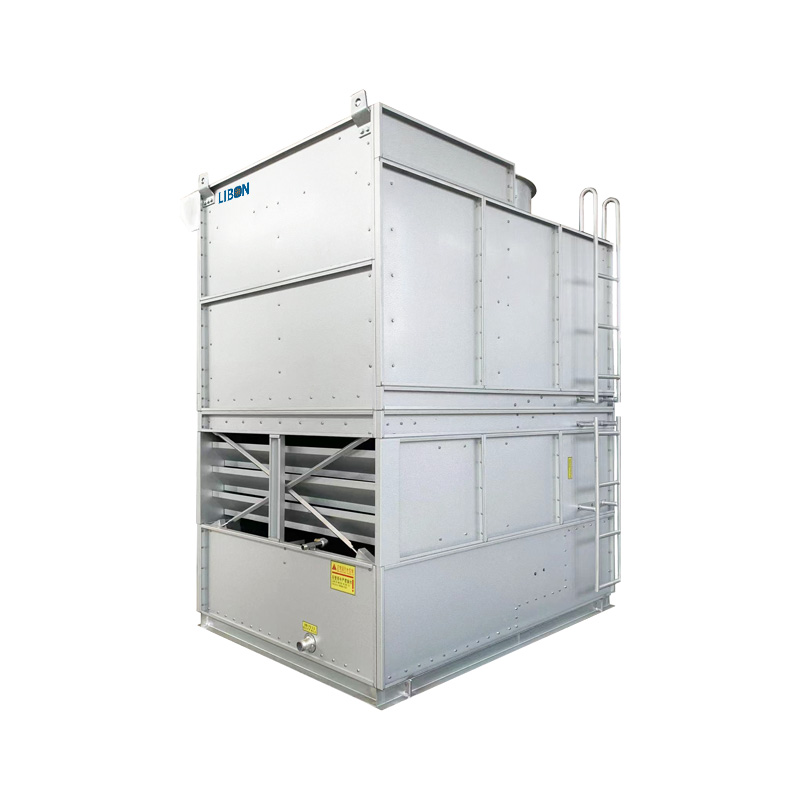

Испарительный конденсатор — теплообменное оборудование, предназначенное для охлаждения холодильных камер, его также называют испарительно-конденсационным охладителем. При частичном испарении распыляемой воды снаружи змеевика он поглощает тепло горячего газообразного хладагента внутри труб, постепенно охлаждая и конденсируя хладагент из газообразного состояния в жидкое.

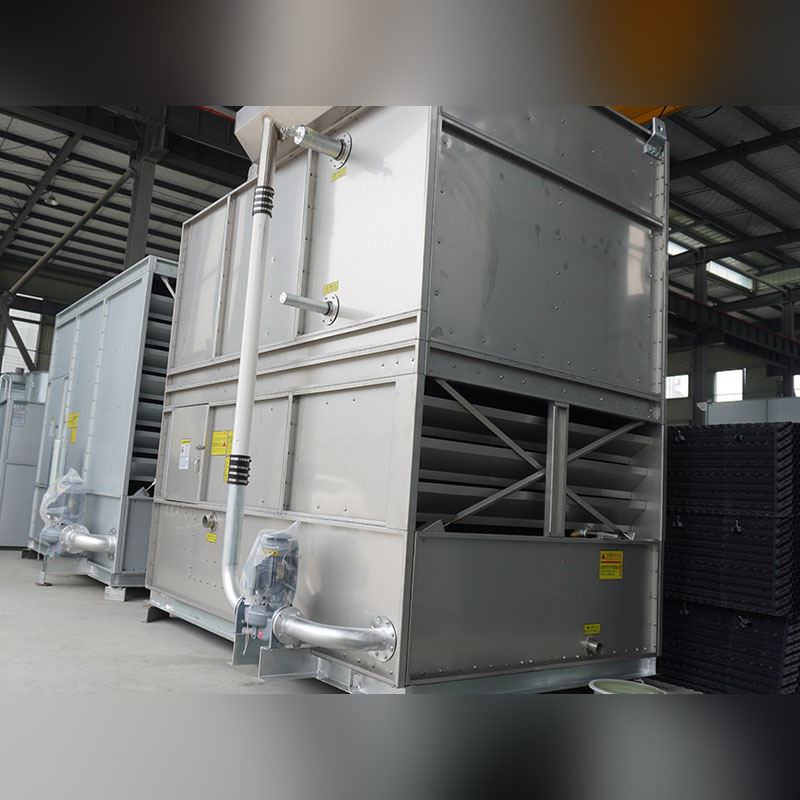

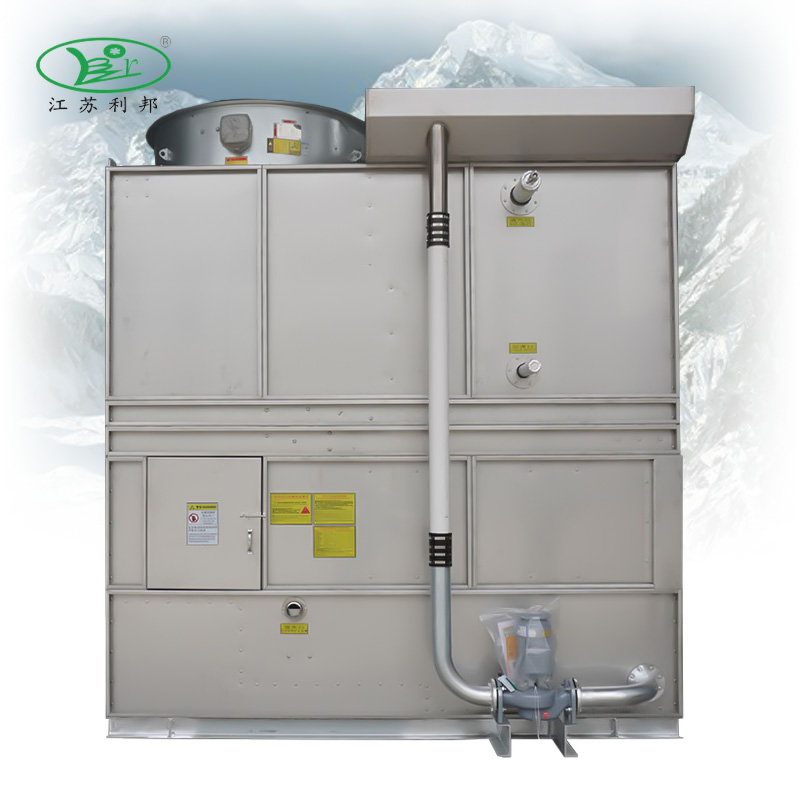

Холодильный испарительный конденсатор состоит из специального осевого вентилятора, форсунок для распыла воды, электронного прибора для удаления накипи, водосборного мешка, ПВХ-пластин теплообмена, высокоэффективного водоотделителя, охлаждающих трубных пучков, бака с насадкой, циркуляционного водяного насоса, водосборника, корпуса и других узлов.

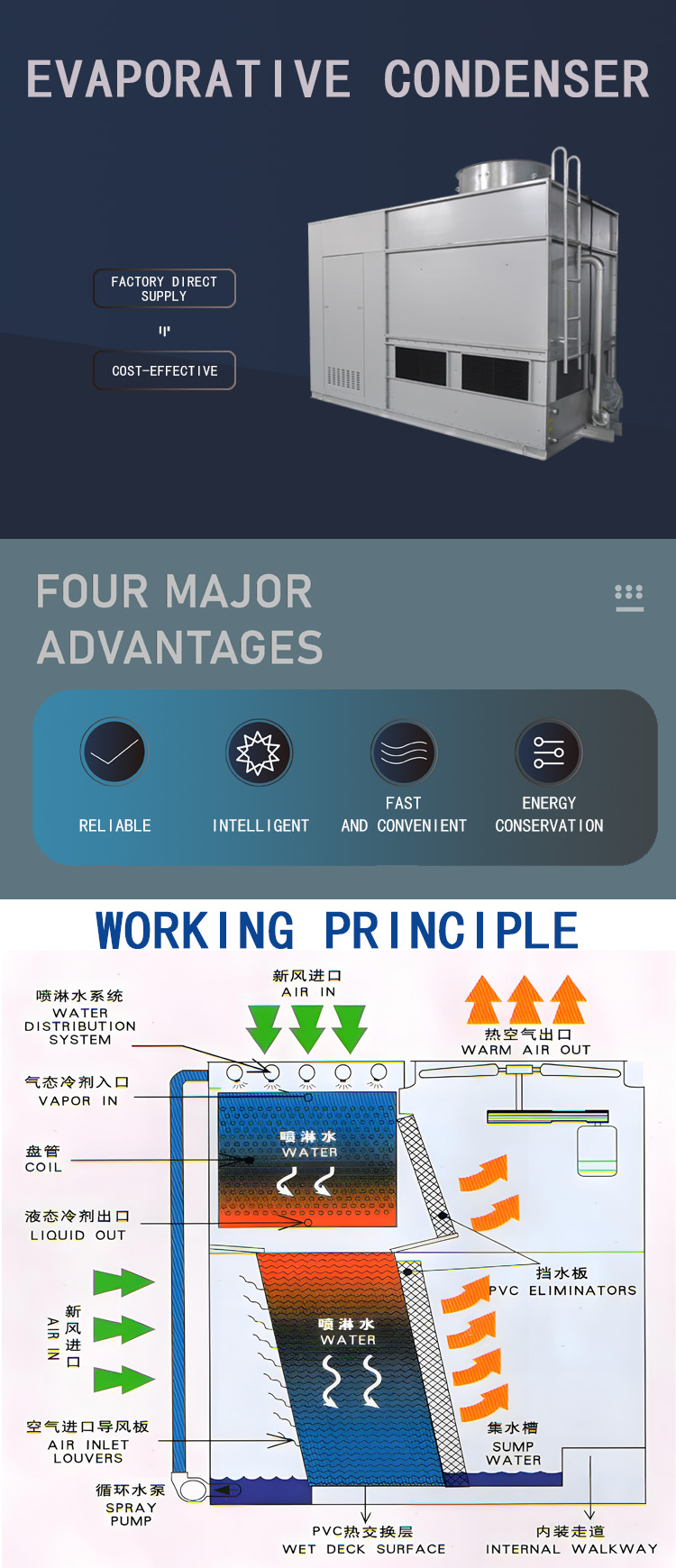

Принцип работы

Перегретый газообразный хладагент под высоким давлением, выходящий из компрессора холодильной системы, проходит через конденсационный змеевик испарительного конденсатора, где горячий хладагент обменивается теплом с распыляемой водой и потоком воздуха снаружи труб. Вспомогательный тяговый вентилятор создает мощный воздушный поток, обеспечивая равномерное полное покрытие поверхности змеевика водяной пленкой и улучшая эффективность теплообмена.

Часть нагретой распыляемой воды переходит в парообразное состояние; огромное количество тепла уносится воздушным потоком за счет скрытой теплоты парообразования воды. Капли воды, содержащиеся в горячем воздушном потоке, задерживаются высокоэффективным водоотделителем. Оставшаяся нагретая вода стекает на слой ПВХ-теплообменных пластин, охлаждается протекающим воздухом, снижает температуру, стекает в нижний водяной бак и вновь подается на распыл циркуляционным насосом.
