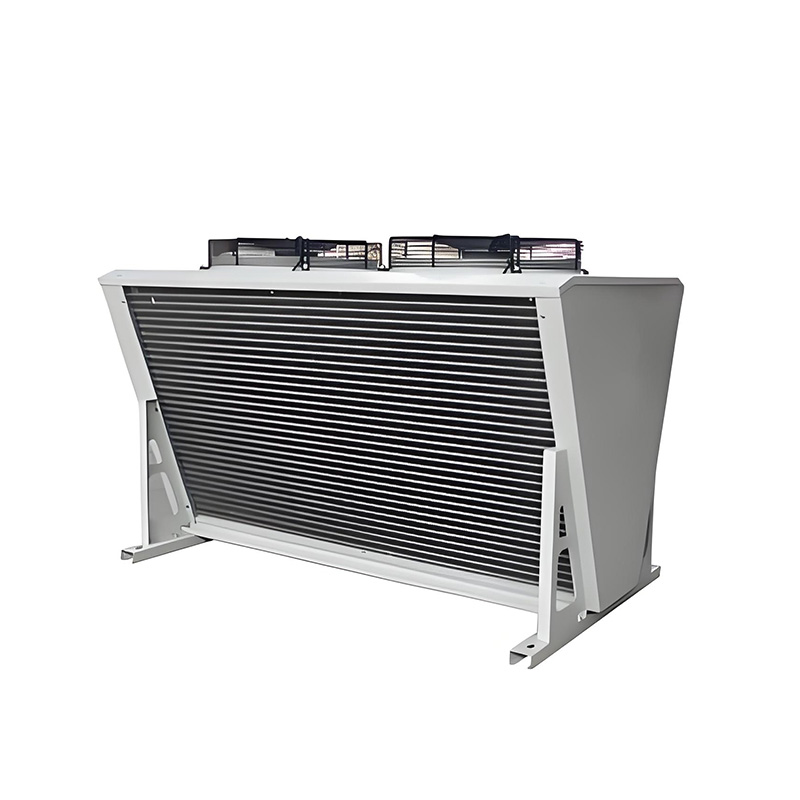

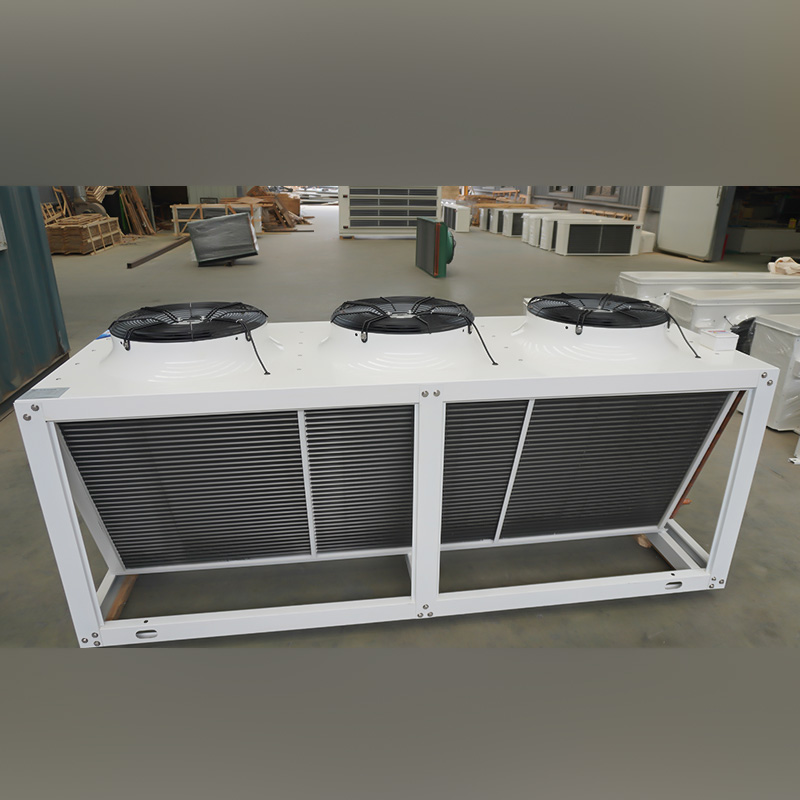

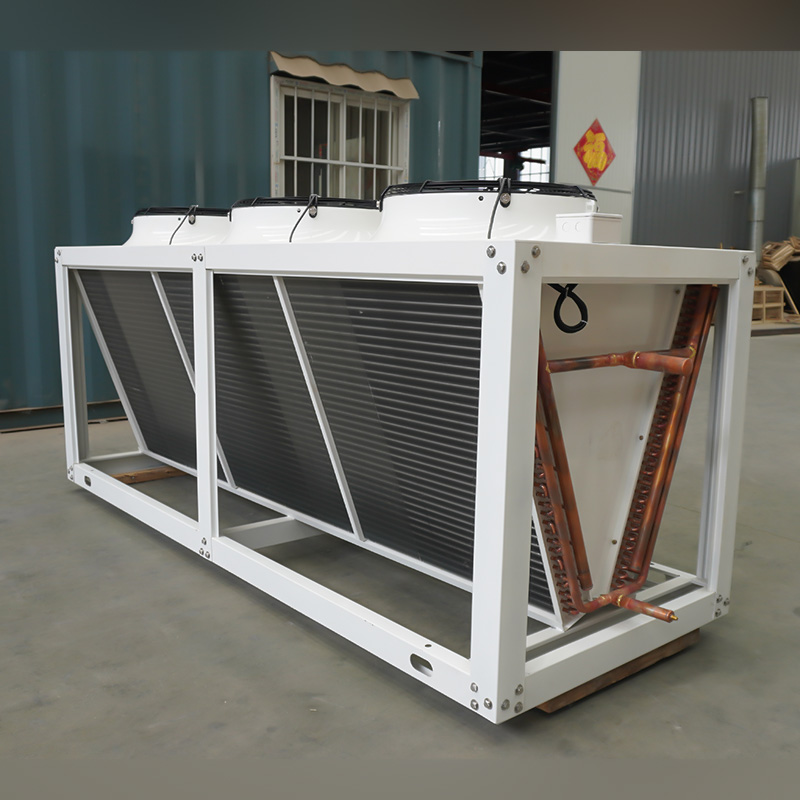

V-образный конденсатор — классическая и высокоэффективная конструкция воздушно-охлаждаемых конденсаторов. Его отличительная черта — симметричное расположение двух блоков конденсаторных змеевиков под определенным углом (как правило 60° или 90°), что при взгляде спереди формирует форму буквы «V». Данная конструкция рационально использует ограниченное пространство и значительно увеличивает эффективную площадь теплообмена.

В рабочем состоянии вентилятор обычно монтируется сверху или снизу V-образной конструкции, нагнетает окружающий воздух для равномерного обтекания поверхности змеевиков с обеих сторон и обеспечивает интенсивный теплообмен с горячим газообразным хладагентом под высоким давлением внутри труб, превращая его в жидкость. V-образная конструкция компактна, занимает мало места и упрощает общую компоновку оборудования, кроме того, она устраняет застойные зоны воздушного потока, повышает равномерность распределения потока и эффективность теплообмена, легко очищается от пыли и проста в обслуживании. Благодаря этим преимуществам она широко применяется в крупном коммерческом и промышленном холодильном оборудовании — чиллерах, крышных кондиционерных установках и других агрегатах.
